AT1124/9110-单通道低压H桥电机驱动芯片
2019-12-03
AT1124/9110-单通道低压H桥电机驱动芯片

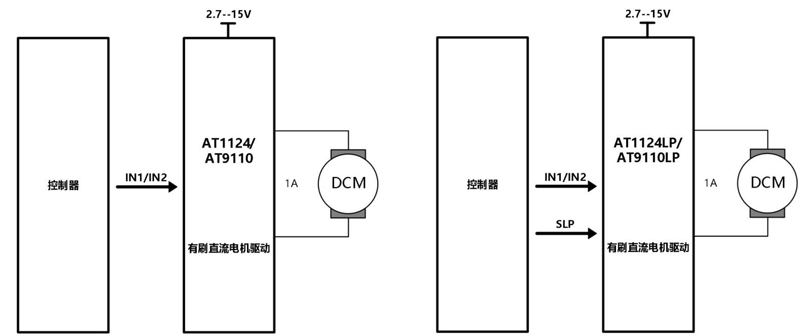

◆典型应用原理图
◆产品描述
AT1124/9110为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。AT1124/9110能够驱动一个直流电机或其它诸如螺线管的器件。输出驱动模块由NMOS功率管构成的H桥组成，以驱动电机绕组。AT1124/9110能够提供高达15V和±1A的驱动输出。
AT1124/9110具有一个PWM（IN1/IN2）输入接口。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个错误输出管脚。
AT1124/9110是SOP8封装，且是无铅产品，引脚框采用100%无锡电镀。
◆产品特点
◆单通道H桥电机驱动器
◆低RDS(ON)电阻
◆1A驱动输出
◆宽电压供电，2.7V-15V
◆脉宽调制（PWM）输入，IN1/IN2
◆过温关断电路
◆短路保护
◆欠压锁定保护

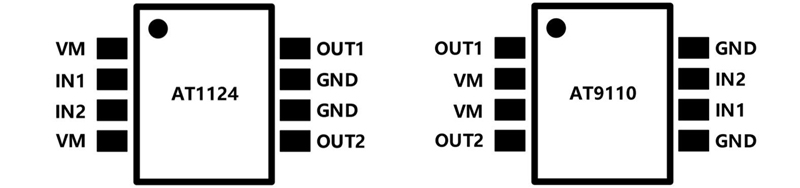

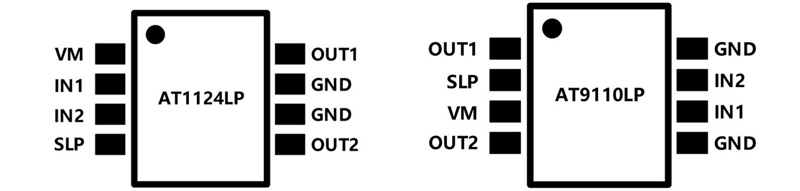

◆封装形式
◆SOP8
◆应用领域
◆锂电池供电玩具
◆摄像机、相机调焦驱动
◆消费类产品
◆办公自动化设备
◆游戏机
◆机器人
